さらば落下事故!

掘削溝の工事に歩行者の安全な通路確保ができていますか?

  • コンパネ+歩行者マットでは、耐荷重の安全性・耐久性について心配だ
  • コンパネ+歩行者マットでは、泥と雨で汚くなってしまう
  • コンパネ+歩行者マットでは、段差が有り、自転車や歩行者の躓きが多い

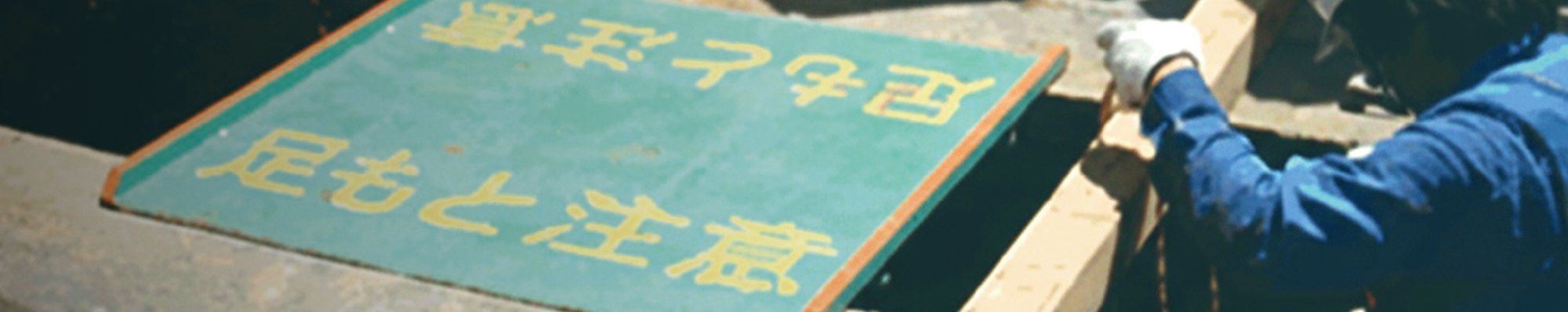

掘削溝工事用 歩行者用 板金マット【わたるくん】

「わたるくん」はコンパネ+歩行者マットを置き換える、安全・安心・軽量・低コストな商品です。

  • 厚さ2mm以上の鋼板製ながら、メッシュ化で15kgの軽量設計。現場設置も楽々。繰り返し使えます。
  • 軽量ながら耐荷重200kg 集中荷重1.6t!落下事故防止の切り札です。
  • 横断時段差 わずか2mmの歩きやすさ。自転車もスムーズ走行!
  • 泥や水を流しやすいメッシュ構造で現場の清潔感もアップ
    塗装されているので都市部の工事でも景観を乱しません。

<メリット1> 軽量でありながら高耐久性・耐荷重を発揮

  • 厚み2mm以上の鋼板製。両脇、背面にレールを溶接し強度を大幅にアップしております。

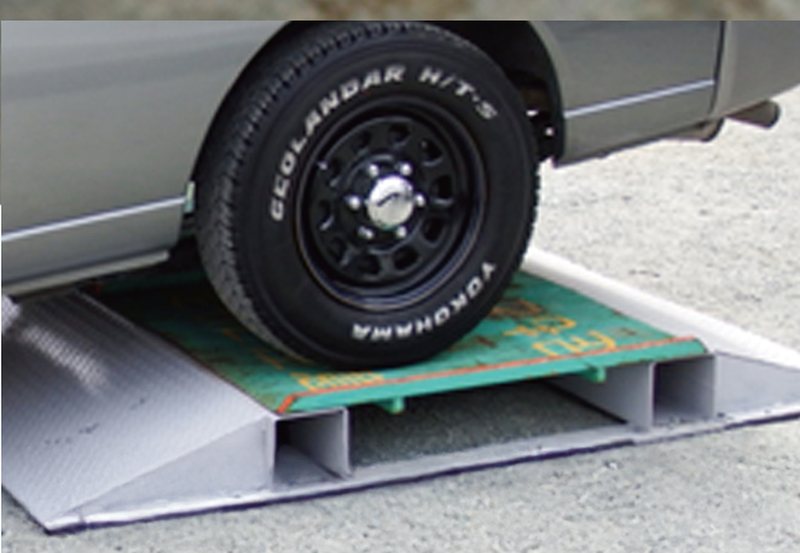

  • 大型の自動車が片輪を載せてもビクともしない構造です。 耐荷重200kg 集中荷重1.6t
wataru-hikaku

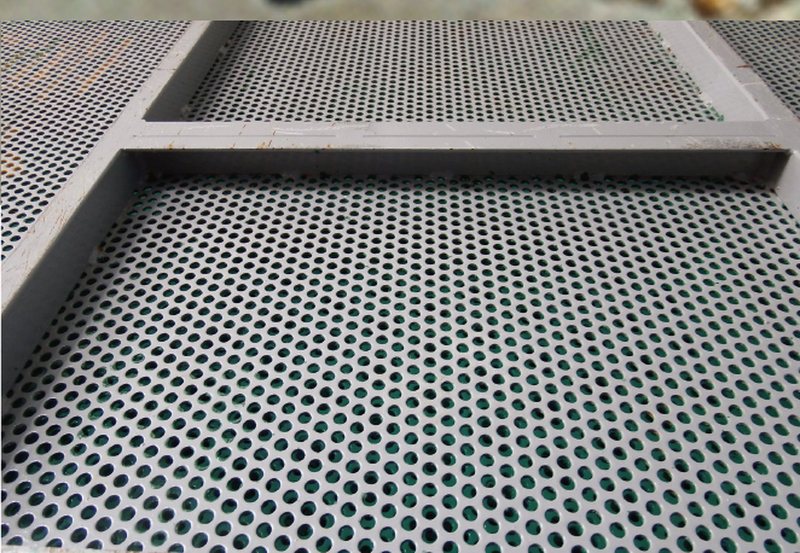

<メリット2> 泥や水を流しやすいメッシュ構造。

  • メッシュ構造で、穴から泥や水が抜けます。雨の日にも安心の設計です。

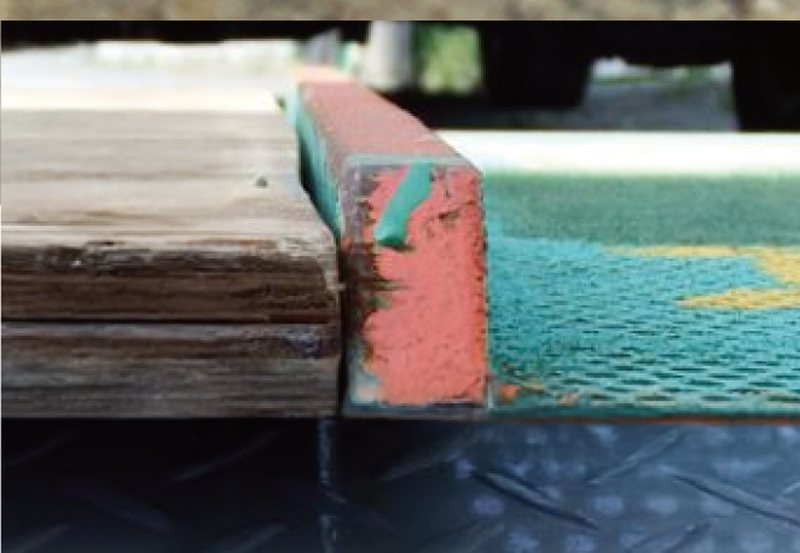

<メリット3> 横断時段差 2mm、スムーズな歩行・横断をサポート

  • コンパネ+歩行者マットでは、歩行者は自転車の躓きによる事故が起きることがあります。
  • 「わたるくん」は横断時段差2mmの安心設計。
wataru-thin

通常の板では段差につまずきます

「わたるくん」なら自転車もスムーズ

<メリット4> 都市部の工事にうってつけ

  • 半径の小さいメッシュ構造でピンヒールでも安心!
  • 自転車走行でも躓かない!
  • 塗装で綺麗な外観、工事景観を保ちます。
urban



仕様・価格

◆商品名称:わたるくん (掘削溝設置専用 架設歩行横断プレート)
◆商標登録:第5717309号
◆材質:一般構造用圧延鋼材SS材

価格は税抜き、標準価格です。複数枚の場合の価格はお問合せ下さい。

項目 標準サイズ ワイドサイズ ロングサイズ
 寸法 W900xD900 W1200xD900 W900xD1200
 重量 14.8kg 18.5kg 18.5kg
 静的耐荷重 200kg 200kg 200kg
 掘削校対応幅 450-600mm 450-600mm 450-800mm
 価格 48,300円 55,800円 55,800円

wataru-image2

ご利用イメージ

wataru-scene

比較表

比較項目 わたるくん コンパネ
歩行者マット
(24mm)
鉄板
(10mm)
安全性・耐久性 ★★★★ ★★★
設置・運搬性 ★★★★ ★★★★
トータルコスト ★★★★ ★★
価格 48,300円~ 25,000円 10,000円
総合評価 ★★★★ ★★

安全にご利用いただくために

  • 歩行者・自転車専用です
  • ユンボなどで突かないで下さい
  • トラックなど、車両の走行はしないでください
    車両の走行を保障するものではありません
  • 尖ったもの、硬いもので表面をこすらないで下さい

ご利用に最適な事業者様

  • 東京電力、東京ガス、水道局指定業者様
  • 水道管工事、電気工事、ガス管工事業者様様

開発の経緯

ガス工事会社様より掘削溝での落下事故対策としてのご相談を頂きました。

現場で多くのご要望があることを考慮し、標準商品として完成させることができました。

とくに自転車に乗車での横断時に段差の少ない(2mm程度)メリットが発揮されています。

軽量且つ強靭である事から、掘削工事の必須アイテムとしてご活用いただいております。

お問合せの前にご確認下さい!

  • 標準サイズは 900mmx900mm です
  • 掘削溝の幅が450~600mm の場合は
    「標準サイズ(幅900×L寸900)」をご用命下さい
  • 掘削溝の幅が600mmを超える場合は
    「ロングサイズ(L寸1200mm)」をご利用下さい
  • 歩行幅が広めに必要でしたら
    「ワイドサイズ(幅1200mm)」をご用意しております
