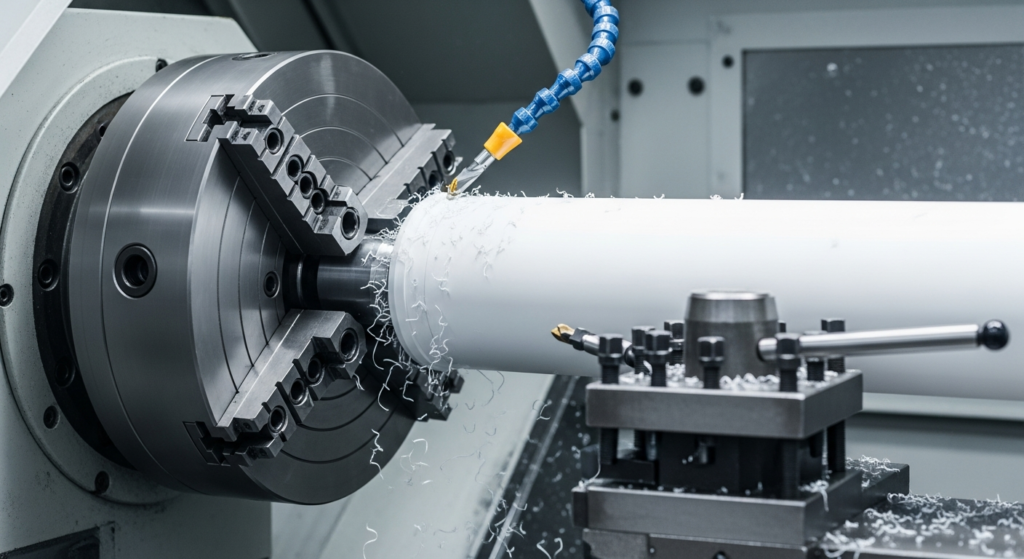

ポリエチレン（PE）は樹脂の中でも軟らかく、温度による伸び縮みが大きい素材です。なかでも大径・薄肉のポリエチレンパイプを旋盤で削り出す加工は、樹脂加工のなかでも屈指の難所とされ、「薄すぎて無理」「うちでは公差が出せない」と断られてしまうことも少なくありません。本コラムでは、当社（株式会社サーフ・エンジニアリング／神奈川県綾瀬市）が実際に手がけた大径・薄肉PEパイプの加工を例に、どこが難しく、どう抑え込むのかを解説します。樹脂材料そのものの種類については 旋盤コラム10「旋盤加工で使われる樹脂系材料」 もあわせてご覧ください。
最大の壁は「経時変形」― 削った直後は合格でも一晩で動く
金属の薄肉加工も難しいものですが、ポリエチレン系の薄肉パイプには金属にはない厄介さがあります。それが「経時変形」です。削っている最中、削り終えた直後は寸法がきれいに出ています。ノギスでもマイクロメータでも合格。ところが一晩置くと寸法が動いており、場合によっては0.5mmも変わってしまいます。樹脂が加工時の熱や内部応力を、時間をかけてゆっくり解放していくためです。「削った瞬間に合格」では意味がなく、翌朝、寸法が落ち着いたときに図面どおりであること。これが最大の壁になります。
なぜ動くのか ― 線膨張係数が金属の10倍以上
経時変形には、加工でかかった内部応力の解放に加えて、線膨張係数の大きさも効いています。線膨張係数とは、温度が1℃変わったときに材料がどれだけ伸縮するかを示す数値です。鉄がおよそ11〜13×10-6/℃なのに対し、ポリエチレン系の樹脂はその10倍以上。同じ温度変化でも樹脂は桁違いに動きます。だからこそ、加工中の温度管理が仕上がりの精度を大きく左右します。
変形を抑える3つの勘所
- 変形を「見越して」削る：削った直後ではなく、一晩後に落ち着く寸法から逆算して加工します。どちらへどれだけ動くかは、材料の挙動を経験的につかむしかありません。
- 徹底した温度管理：加工物が機械にかかっている間はエアコンを24時間稼働させ、室温を一定に保ったまま削り切ります。
- 自社製の特殊治具：薄肉パイプは掴み方ひとつで真円が崩れます。汎用の爪で強く掴めばその圧力で真円が崩れるため、力を分散させ変形が出にくい治具を自社で設計・製作しています。
大径・薄肉パイプは「削り出せる」ことが強み
あまり知られていませんが、大径の樹脂パイプが欲しいとき、多くの樹脂加工屋では削り出しができません。薄肉パイプの切削が難しすぎるため、板材を丸めて曲げ、継ぎ目を接合して”パイプ状”に仕立てざるを得ないことが多いのです。しかしこの作り方では継ぎ目という弱点が残り、真円度も肉厚の均一性も、寸法精度も出しきれません。無垢・厚肉の材料から継ぎ目なく削り出せれば、真円度と寸法精度の高いパイプがそのまま得られます。「曲げてそれっぽく作るしかない」と諦められがちな品物ほど、削り出しの価値があります。
まとめ
ポリエチレンパイプの旋盤加工には、経時変形と大きな線膨張という樹脂特有の壁があり、「見越し加工」「24時間の温度管理」「専用治具」の3点で抑え込みます。「薄すぎて無理」「公差が出せない」と断られた大径・薄肉の樹脂パイプ図面ほど、当社の削り出しが活きる領域です。
実際の加工現場での「一晩で0.5mm動く変形」との向き合い方は、こちらの実例コラム「大径・薄肉樹脂パイプ加工の難所」 でより詳しくご紹介しています。図面をお持ちの方は、お見積り・ご相談フォームからお気軽にお問い合わせください。
