「細くて長いシャフトを頼んでいた外注先が、もう受けてくれない」。長尺シャフトの加工は、旋盤加工の中でも担い手が減り続けている分野です。造船・エネルギー・プラントといった国の重点投資分野では2mを超える軸物・パイプの需要が根強くありますが、細長いワークはビビリ(振動)とたわみとの戦いで、設備と経験の両方がないと精度が出ません。この記事では、当社が長尺加工で実際にやっている対策と、いま進行中の「廃業する外注先からの引き継ぎ」の話をします。
結論:長尺加工は「振れ止めの使い方」で決まる

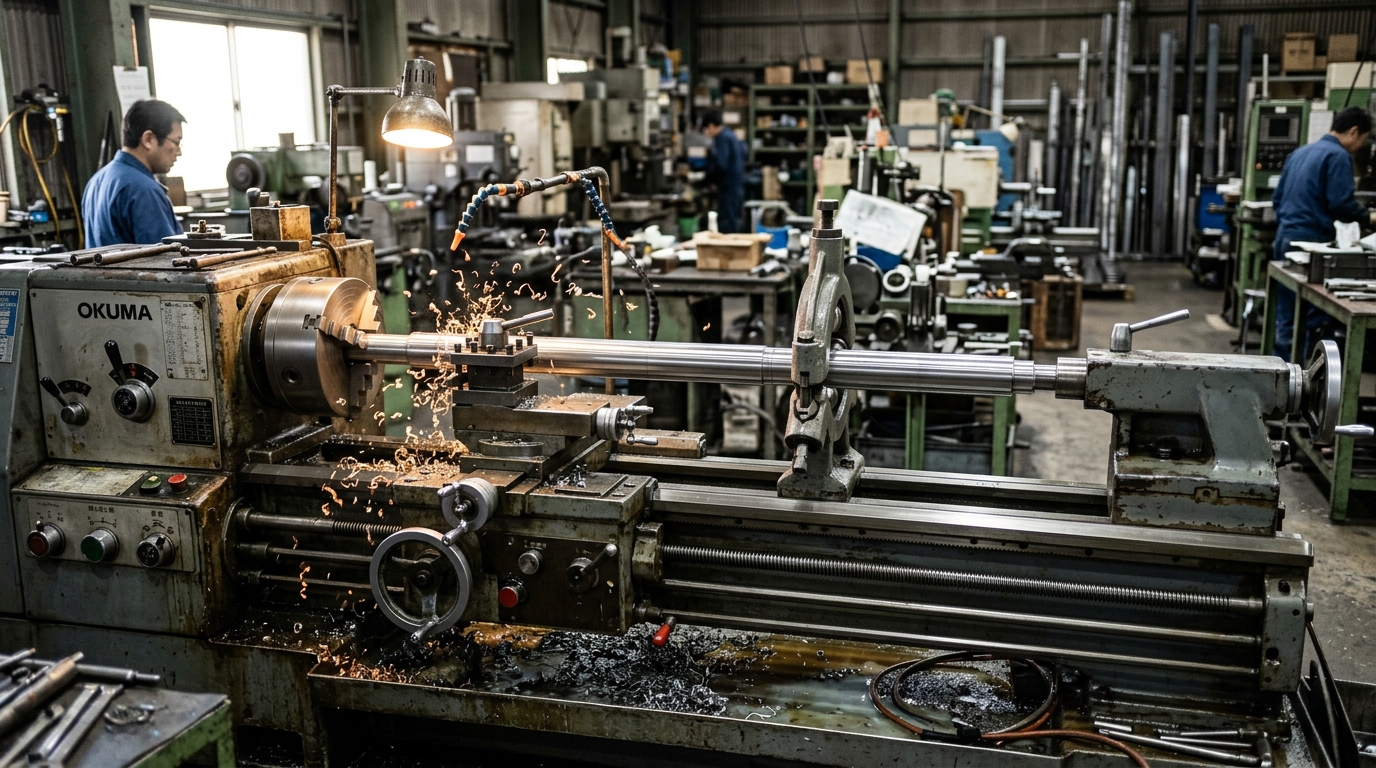

長尺で太いワークなら、実はそれほど怖くありません。難しいのは「細くて長い」ワークです。切削の力で材料自体が逃げたりビビったりするため、機械の能力だけでは精度が出ないからです。当社では最大φ750×長さ2500mmの旋盤(DL75)を軸に、全長2000〜2200mmクラスのシャフト・パイプを日常的に加工していますが、精度を支えているのは次のような地道な対策です。
- 移動式・固定式の振れ止めの使い分け。ワークの形状と工程に合わせて、刃物に追従する移動振れ止めと、要所を固定する振れ止めを組み合わせます。
- カラー・スリーブでワークを抱かせる。細い軸の周りにカラーやスリーブを入れて剛性を持たせ、たわみを抑えてから削る方法も使います。
- 段取りと切削条件の調整。細長物は「どの順番で、どこを支えて削るか」で結果が大きく変わります。
実例:片側おねじ・片側めねじ、つないで使うロッドパイプ
いま当社では、地質調査などのボーリングに使うロッドパイプの試作に取り組んでいます。片側におねじ、反対側にめねじを切り、現場で1本ずつつないで長く伸ばしていく部品で、1本の長さは最大1500mm程度、外径は200mm前後からそれ以下まで数種類あります。
この仕事が来た経緯が、今の製造業を象徴しています。長年この部品を作ってきた外注先の会社が「機械が壊れたら、もうやめる。あと数年かもしれない」という状況になり、発注元が切り替え先を探し始めたのです。「試作からトライしてもらえないか」というご相談で、当社としても、うまくいったら続ける、難しければ正直にお伝えして撤退する、という前提で挑戦しているところです。
長尺の外注先を探すときのチェックポイント
- 機械の最大加工長だけで判断しない。カタログ上は入っても、振れ止めが使えなければ精度は出ません。
- 「細長い物の経験」を聞く。同じ2mでも、φ300とφ50ではまったく別の仕事です。
- ねじ加工の可否を確認する。長尺+パイプねじの組み合わせに対応できる会社は多くありません。
よくある質問
Q. 最大でどのくらいの長さ・太さまで対応できますか?
旋盤加工で最大φ750×長さ2500mmまで対応しています。細物は形状によりますので、図面をもとにご相談ください。
Q. 現在の外注先が廃業予定です。同じ物を作れますか?
図面があれば検討できます。図面がない場合も、現物からの採寸・図面化に対応しています。まず試作でのトライからも可能です。
Q. 材質は何に対応していますか?
鉄・ステンレス・アルミ・樹脂など一般的な材質に対応しています。インコネルやチタンなどの難削材は対応しておりません。
まとめ
長尺シャフト・長尺パイプの加工は、設備だけでなく「細長い物をどう支えるか」のノウハウが品質を決めます。外注先の廃業や高齢化で調達が不安になったら、実際に困る前の「試作トライ」の段階でご相談いただくのが一番安全です。
